方案设计师里如何图册配置

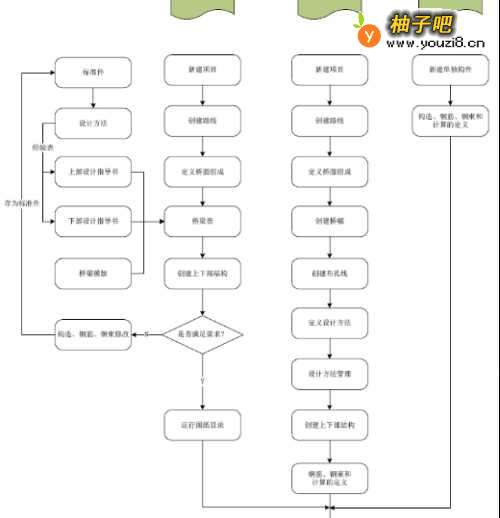

如果不使用人工智能，使用方案设计师库文件的步骤为：标准件、设计方法、设计指导书→工程构件→桥梁模板→桥梁表（在“上（下）部结构”指定布孔线应用相应的工程构件）；

如果使用人工智能，使用方案设计师库文件的步骤为：标准件、设计方法、设计指导书→工程构件→人工智能→桥梁模板→桥梁表（“上（下）部结构”中不需要填写任何内容，因为已经使用人工智能筛选了，不需要在桥梁表中指定每个布孔线的构件类型了）；

单独构件阶段：设计初级阶段，解决单独构件的设计工作；

手动建模阶段：对设计有一定理解，解决单座桥梁设计工作

自动建模阶段：精通设计，解决复杂例如互通立交设计工作

图号形成组成：图号前缀-桥梁序号-图纸编号-子序号

以S4-1-1-2为例：

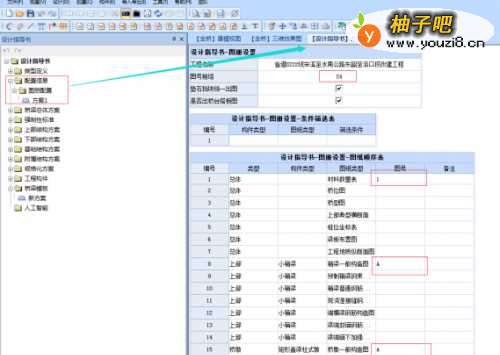

第一级：S4-图号前缀，设置位置：设计指导书-配置信息-图册配置-方案1-图号前缀

第二级：1 - 桥梁序号，设置位置：桥梁设计-桥梁名称-管理信息-桥梁基本-图纸符号

第三级：1 –图号，设置位置：设计指导书-图册设置-图纸顺序表-图号

第四级：子序号，默认从1开始，

如下图：材料数量表：S4-1-1-1，那么桥位图自动序列递增：S4-1-1-2

“总体”编号完成，接着“上部”是从S4-1-1-2-1开始，那么只需要在第一要变化的地方输入“A”即可，这里A代表“Add”是增加之意，以此类推，下面只要涉及到增加，只需要填写A即可。
