3dmax如何绘制墙体？

整理：大炮在线炖鱼时间：2025-09-13 阅读：8

我们在使用3DAMX制作效果图的时候，我们需要怎么绘制墙体呢。这个绘制墙体的方法有很多种，今天教大家常见的两种方法。

3DMAX

墙体绘制

在绘制墙体之前，我们需要在3DMAX里导入CAD平面文件。这样是方便我们参考绘制，不然单独在3Dmax里面绘制的话，很不方便的，费事费力。

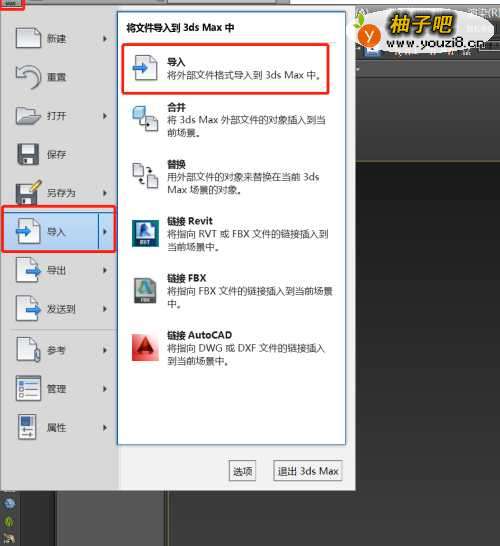

我们在CAD里导出平面图，记住绘制墙体的时候只是平面图哈。需要绘制特殊的造型的话另说，我们在3Dmax界面找导入，选择我们的平面图就行。导入的位置看图片演示

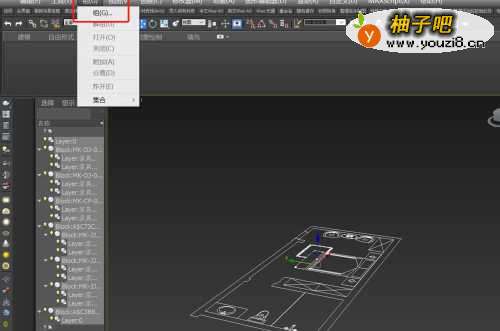

导入平面图之后，我们快捷键”ctrl+a“全选这个平面图，然后点击菜单栏的成组。成组之后，我们选择这个平面图，把下面的坐标改为0，0，0。这个都是绘图的习惯，你如果不想的话，也可以不操作，但是在之后绘图会出现很多的不必要麻烦。

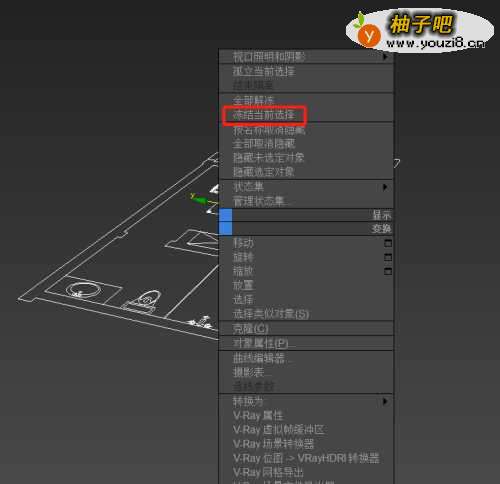

然后我们选择平面图，鼠标右键。点击冻结当前选项，这个冻结之后，我们就选择不上这个图了，这个图的作用只是我们参考墙体位置和尺寸的。

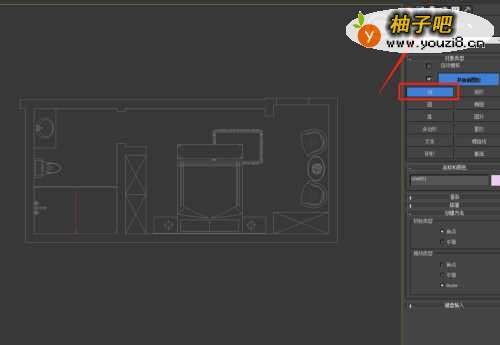

我们点击右侧的图形绘制按钮，找到线的绘制。我们就找到顶视图，根据这个平面图的轮廓绘制即可。这里我们把捕获打开，就能自动识别每个点了，方便绘图。打开捕捉不能识别的话，在捕捉按钮右键，然后在出现的界面点击捕捉冻结对象。

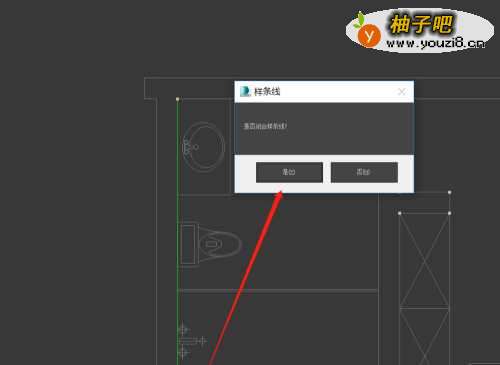

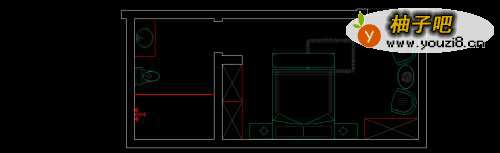

我们绘制完成之后，点击开始的绘制点就有闭合的选项，我们点击确定就行，这个图形就闭合了。我们绘制的是内部的轮廓哈，就是室内净空。绘制的完成图如图所示，为了大家直观的看见，这个户型绘制的图是向上移动了的。

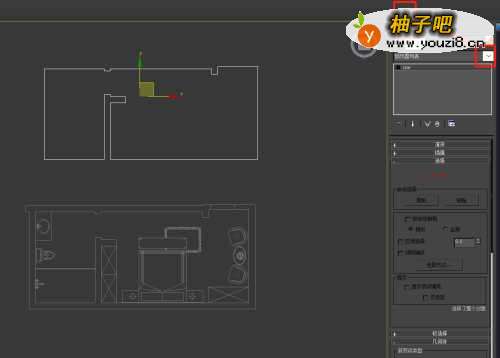

绘制完成之后，选择这个绘制的图形，我们点击修改器列表，找到”挤出“。在挤出数值输入房屋的高度，这里我输入的2800。

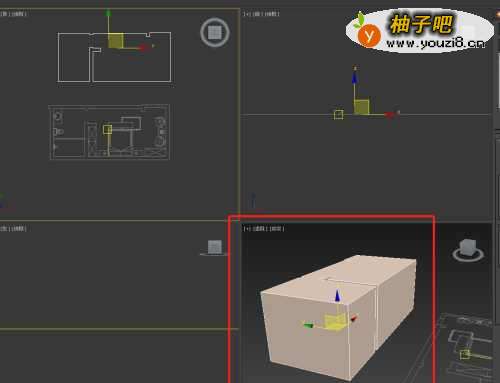

这里我们在透视视图就可以看到了，有个立体的模型。我们选择这个模型，然后还是在修改器列表里找到”法线“，然后点击法线，点击之后我们在法线的设置里面勾选反转法线。

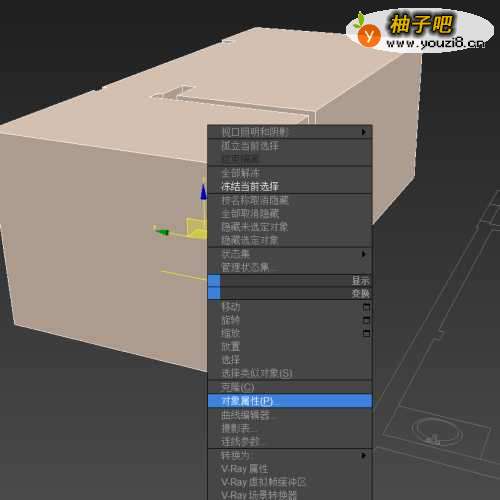

反转法线之后，我们选择这个图形，然后右键，在右键选项里找到对象属性。在对象属性里找到背面消隐，勾选，然后点击确定就行了。每个角度都是可以显示里面的，但是它的每个面都是封闭的。方便我们视图和放家具

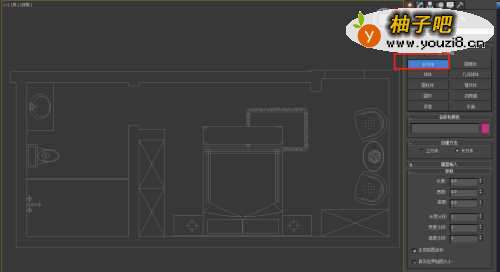

还有个方法是，上面的1-4个步骤是一样的。我们直接在右侧的绘图按钮里找到长方体按钮，按照图中的墙体绘制一个长方体，高度设置为2800。然后每个墙面都是重复绘制即可，这里不能步骤的话看步骤5.
