双人床的绘制

整理：曾少贤_ 时间：2025-03-05 阅读：40

本经验演练了平面床双人床图块的绘制思路和步骤，让读者学习和掌握修剪命令的使用思路。

懂得矩形的绘制思路。

auto cad2013

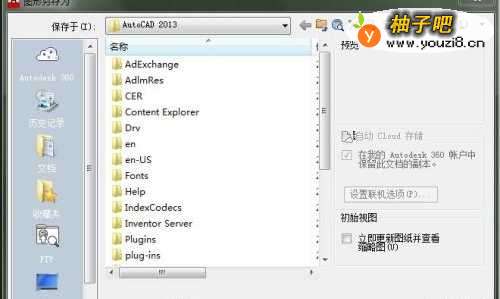

正常运行autocad2013软件，选择“文件|保存”菜单命令，将其保存为“双人床”文件。

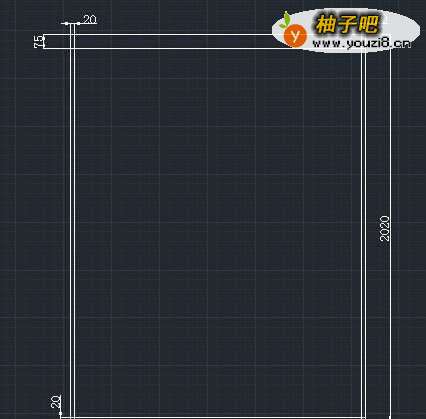

操作“直线”命令（l）,绘制一条水平线为1540mm和一条长为2020mm的垂直线；再操作“偏移”命令（O），分别将线条偏移出图示位置，形成床的轮廊线.

操作“圆角”命令（f）,根据命令行警告，使用圆角半径为75mm,修剪方式为“修剪”，对床轮廓下侧的角进行圆角操作。再操作“圆角”命令（f）,使用圆角半径为75mm,修剪方式为“修剪”，对上侧床轮廓进行圆角。

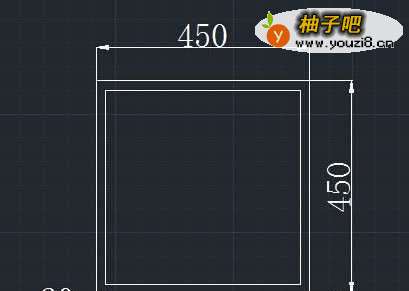

操作矩形命令（rec），根据命令行警告，绘制一个450X450mm的直角矩形，再操作“偏移”命令（O），将矩形向内偏移20mm的距离，从而形成床头柜的轮廓。

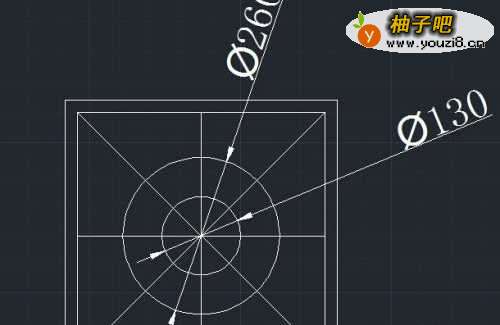

操作“直线”命令（L），过床头柜轮廊的对角点和中点，绘制4条直线；再操作“圆”命令（c）,捕捉交点作为圆心点，绘制直径分别为260mm和130mm的二个同心圆。

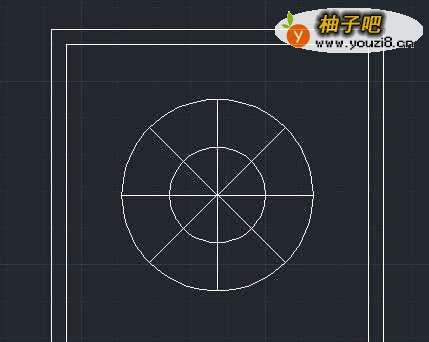

操作“修剪”命令（TR），命令行警告为“选择对象：”时，使用鼠标左键单击大圆，选为修剪对象，按空格键确认，系统警告“选择要修剪的对象：”，移动鼠标指针依次单击和圆相交的外侧线条。

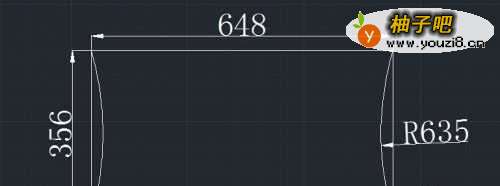

操作“矩形”命令（rec）,绘制一个648X356mm的直角矩形，再选择“绘图|圆弧|起点、端点、半径”菜单命令，绘制半径为635mm的两段圆弧。

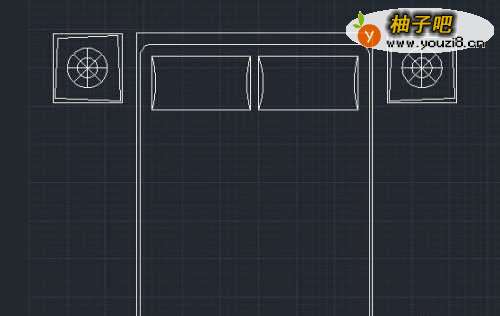

操作“移动”命令（M），将床头柜和枕头移动到图中所示位置，再操作“镜像”命令（mi）,将床头灯和枕头水平镜像复制出一份，至此，床平面图块已经绘制完成。最后保存。
